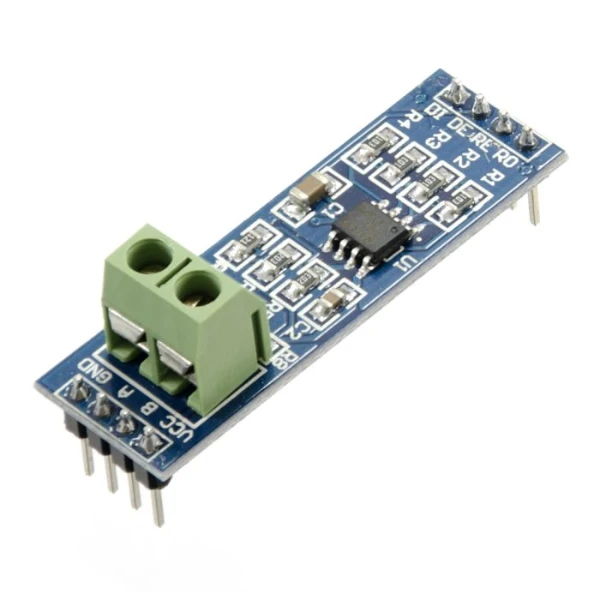

وحدة تحويل / S485 to TTL MAX485 Arduino Module
توصيل سريع
من ٢ - ٣ أيام
دفع آمن
آمن 100%
إرجاع سهل
سياسة الإرجاع
- رمز المنتج
- 1601
- الفئة
- حساسات وموديولات
- العلامة التجارية
- Other
وحدة تحويل الإشارات MAX485 RS485 to TTL Module هي شريحة محول اتصال متسلسل (Serial Transceiver) خفيفة الوزن وعالية الكفاءة، مصممة لتمكين أجهزة المايكروكنترولر مثل Arduino وESP32 وSTM32 وRaspberry Pi من التواصل وتبادل البيانات عبر بروتوكول الاتصال الصناعي RS485 ذي المدى الطويل.
تعتمد اللوحة على شريحة Maxim MAX485 المتخصصة في تحويل إشارات المستويات المنطقية الرقمية (TTL Logic Voltage: 0V - 5V) من المايكروكنترولر إلى إشارات التفاضل الجهدية (Differential Signals) المعتمدة في بروتوكول RS-485 (خطوط A و B). يتيح هذا التحويل الربط الشبكي بين عدة أجهزة (Multi-drop Network) بنمط نصف ازدواجي (Half-Duplex)، والتواصل المستقر لمسافات طويلة تصل حتى 1200 متر مع مقاومة فائقة للضوضاء والتشويش الكهرومغناطيسي بفضل تقنية التفاضل. تشتمل الوحدة على الطرف التوصيلي اللولبي (Screw Terminal Block) لسهولة ربط أسلاك الزوج الملتوي (Twisted Pair Wires).
محتويات العلبة / المنتج (Package Contents):
1 × وحدة تحويل الإشارات المتسلسلة MAX485 RS485 to TTL Module (MAX485 Board with 5.08mm Screw Terminal & Headers).
1 × وحدة تحويل الإشارات المتسلسلة MAX485 RS485 to TTL Module (MAX485 Board with 5.08mm Screw Terminal & Headers).
المواصفات الفنية الأساسية:
الشريحة الرئيسية: Maxim Integrated MAX485 CSA
جهد التشغيل (Operating Voltage): 5V DC (تتغذى مباشرة من طرف 5V في الأردوينو)
نوع نمط الاتصال: نصف ازدواجي (Half-Duplex Serial Communication)
أقصى سرعة نقل بيانات (Data Rate): تصل إلى 2.5 Mbps
أقصى مسافة للنقل: تصل حتى 1200 متر (باستخدام أسلاك Twisted Pair)
أطراف جانب TTL (جهة المايكروكنترولر - 4 Pins):
RO (Receiver Output): مخرج الاستقبال (يتصل بطرف RX في الأردوينو)
RE (Receiver Enable): تفعيل الاستقبال (نشط عند الجهد المنخفض Low - يستقبل البيانات)
DE (Driver Enable): تفعيل الإرسال (نشط عند الجهد العالي High - يرسل البيانات)
DI (Driver Input): مدخل الإرسال (يتصل بطرف TX في الأردوينو)
أطراف جانب RS485 (جهة خط النقل):
A (Non-inverting Pin): خط البيانات الموجب (RS485 Data+)
B (Inverting Pin): خط البيانات السالب (RS485 Data-)
الأبعاد: 44mm × 14mm × 20mm
الشريحة الرئيسية: Maxim Integrated MAX485 CSA
جهد التشغيل (Operating Voltage): 5V DC (تتغذى مباشرة من طرف 5V في الأردوينو)
نوع نمط الاتصال: نصف ازدواجي (Half-Duplex Serial Communication)
أقصى سرعة نقل بيانات (Data Rate): تصل إلى 2.5 Mbps
أقصى مسافة للنقل: تصل حتى 1200 متر (باستخدام أسلاك Twisted Pair)
أطراف جانب TTL (جهة المايكروكنترولر - 4 Pins):
RO (Receiver Output): مخرج الاستقبال (يتصل بطرف RX في الأردوينو)
RE (Receiver Enable): تفعيل الاستقبال (نشط عند الجهد المنخفض Low - يستقبل البيانات)
DE (Driver Enable): تفعيل الإرسال (نشط عند الجهد العالي High - يرسل البيانات)
DI (Driver Input): مدخل الإرسال (يتصل بطرف TX في الأردوينو)
أطراف جانب RS485 (جهة خط النقل):
A (Non-inverting Pin): خط البيانات الموجب (RS485 Data+)
B (Inverting Pin): خط البيانات السالب (RS485 Data-)
الأبعاد: 44mm × 14mm × 20mm
المميزات والتطبيقات:
اتصال طويل المدى ومقاوم للتشويش: تتيح نقل البيانات بين الأجهزة والمستشعرات المتباعدة التي لا يمكن الوصول إليها عبر شبكات I2C أو UART العادية.
تحكم مرن بمسار البيانات (Transmit/Receive Control): من خلال دمج طرفي RE و DE معاً وتوصيلهما بدبوس رقمي واحد في الأردوينو للتحكم في نمط الإرسال أو الاستقبال.
استهلاك طاقة منخفض: تعمل بتيار ساكن منخفض جداً، مما يجعلها مثالية للأنظمة والشبكات الميدانية الموزعة.
تطبيقات واسعة: ربط عدادات الطاقة وأجهزة القياس الصناعية، شبكات Modbus RTU، أجهزة قراءة الكروت والولوج، أنظمة التحكم في الإضاءة والمباني (DMX512 / HVAC)، ومشاريع الأتمتة الزراعية والميدانية.
اتصال طويل المدى ومقاوم للتشويش: تتيح نقل البيانات بين الأجهزة والمستشعرات المتباعدة التي لا يمكن الوصول إليها عبر شبكات I2C أو UART العادية.
تحكم مرن بمسار البيانات (Transmit/Receive Control): من خلال دمج طرفي RE و DE معاً وتوصيلهما بدبوس رقمي واحد في الأردوينو للتحكم في نمط الإرسال أو الاستقبال.
استهلاك طاقة منخفض: تعمل بتيار ساكن منخفض جداً، مما يجعلها مثالية للأنظمة والشبكات الميدانية الموزعة.
تطبيقات واسعة: ربط عدادات الطاقة وأجهزة القياس الصناعية، شبكات Modbus RTU، أجهزة قراءة الكروت والولوج، أنظمة التحكم في الإضاءة والمباني (DMX512 / HVAC)، ومشاريع الأتمتة الزراعية والميدانية.
